注塑模具加工全解析：从模具设计、CNC加工到试模量产的关键要点

在消费电子、家用电器、汽车零部件、医疗器械乃至日常塑料制品的生产链条上，注塑模具都是决定产品外观、尺寸精度与量产成本的核心工装。一套设计合理、加工精良的注塑模具，可以让产品在稳定的成型窗口内高效产出；而一套存在缺陷的模具，则可能带来持续的飞边、缩水、变形问题，甚至让整个项目延期。东滩精密模具结合多年精密模具设计与制造经验，从结构、设计、加工、试模到维护，系统梳理注塑模具制造过程中的关键要点。

一、注塑模具是什么？它在制造业中的位置

注塑模具是安装在注塑机上、用于成型热塑性或热固性塑料制品的金属工装。塑料原料在料筒中被加热熔融，由螺杆以一定压力和速度注入闭合的模具型腔，经过保压、冷却定型后开模顶出，得到与型腔形状一致的制品。整个过程循环往复，一套模具往往要承受几十万次甚至上百万次的合模、注射与顶出动作。

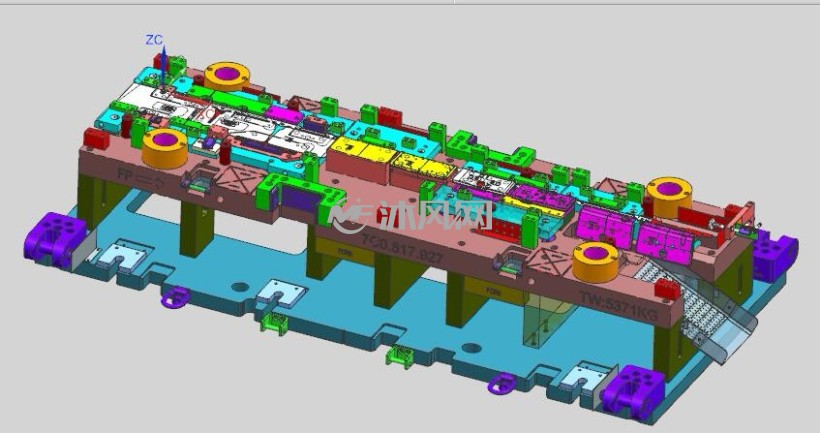

与冲压模具、压铸模具、五金模具相比，注塑模具的结构更强调冷却效率与熔体流动控制。冲压模具依靠金属板材的塑性变形成型，压铸模具处理的是高温金属液，而塑胶模具处理的是黏度高、导热性差的聚合物熔体，因此浇注系统、冷却水道、排气槽的设计逻辑完全不同。在模具厂家的整体业务版图中，注塑模具通常与模具设计、CNC加工、电火花加工、模具维修等能力配套出现，形成从图纸到量产的一站式模具定制服务。

二、一套注塑模具由哪些核心部件组成

看似简单的一块塑料外壳，背后是一套由上百个零件协同工作的精密机械。典型的注塑模具可分为两大部分：动模（后模）与定模（前模），再细分为若干功能系统。

• 成型零件：型腔（凹模）、型芯（凸模）、镶件、滑块、斜顶，直接决定制品形状与尺寸。
• 浇注系统：主流道、分流道、浇口与冷料井，负责把熔体均匀输送到每个型腔。常见浇口形式有侧浇口、点浇口、潜伏式浇口、扇形浇口、直接浇口，以及近年来普及的热流道系统。
• 冷却系统：由钻孔水道、隔水片、铍铜镶件或随形冷却水路组成，直接影响成型周期与制品变形量。
• 顶出系统：顶针、顶管、推板、气阀，把制品从型芯上平稳脱出，避免顶白与拉伤。
• 导向与定位零件：导柱导套、精定位块，保证动定模合模时的重复精度。
• 模架与标准件：面板、A/B板、方铁、底板、撑柱，构成模具的骨架。
• 排气系统：分型面排气槽、镶件间隙排气、顶针排气，用于排出型腔内的空气与挥发气体，防止烧焦与欠注。

三、模具设计：决定注塑模具成败的第一步

模具设计不是简单地把产品三维图"翻"成钢料形状。它需要在开模之前就预判塑料在型腔中的流动、收缩与冷却行为，并把这些判断固化到结构里。

1. 收缩率与尺寸补偿

塑料从熔融态冷却到室温会产生体积收缩，不同材料的收缩率差异明显。例如 PP 的成型收缩率通常在 1.0%–2.5%，ABS 约为 0.4%–0.7%，PC 约 0.5%–0.7%，PA66 约 0.8%–1.5%，POM 可达 1.8%–2.2%。设计时必须按材料、壁厚、流动方向和玻纤取向进行差异化补偿，避免出现"长度方向合格、宽度方向超差"的情况。对于玻纤增强材料，还要考虑各向异性收缩带来的翘曲。

2. 浇注系统与流道平衡

多腔模具中，各型腔能否同时充满，取决于流道的平衡设计。自然平衡流道通过几何对称实现，非自然平衡流道则需要通过流道截面尺寸调整来补偿。浇口位置的选择需要结合熔接痕位置、外观要求与顶出方案综合权衡——把浇口放在外观面会留下浇口痕，放在隐蔽处又可能造成流程过长、压力损失过大。

3. 冷却与随形水路

冷却时间通常占整个注塑周期的 60% 以上，冷却水路的布局直接决定产能。传统直线钻孔水路在深腔、圆弧面上难以贴近型腔表面，容易造成局部过热与变形。对于形状复杂、精度要求高的精密模具，采用 3D 打印随形冷却镶件可以让水路均匀贴合型腔轮廓，明显缩短冷却时间并减小制品翘曲。

4. 模流分析的价值

在模具加工之前，用模流分析软件对充填、保压、冷却、翘曲进行仿真，可以提前发现短射、气穴、熔接痕、缩痕风险，并据此优化浇口位置、流道尺寸与冷却排布。对结构复杂或外观要求苛刻的项目而言，这一步所能节省的试模轮次与改模成本，往往远超分析本身的投入。

四、钢材与材料选型：模具寿命的基础

模具选材需要综合考虑塑料材料特性、产量要求、制品精度与预算。常见选择包括：

• P20、718H：预硬化钢，加工性能好，适合中低产量、一般外观要求的注塑模具，硬度约 HRC 30 左右。
• NAK80：镜面性能优良，适合透明件与高外观要求制品，抛光后可达镜面级别。
• S136、2316：耐腐蚀不锈钢，适用于 PVC、POM、含阻燃剂材料等易腐蚀场合。
• H13、SKD61、8407：热作模具钢，淬火后硬度可达 HRC 48–52，适合高产量、高磨损的场合，如玻纤增强材料成型。
• 铍铜、铝合金：用于局部快速散热镶件或小批量快速模具。

对于产量在 100 万模次以上的项目，型腔与型芯通常需要淬火处理并配合氮化或涂层，才能保持长期尺寸稳定。模架、导柱导套、顶针等标准件则应优先选用规格统一的成熟品牌，便于后期模具维修与更换。

五、模具加工：精度是如何一级一级做出来的

注塑模具的制造精度，往往在 0.01 毫米的量级上竞争。完整的加工链条通常包含以下环节：

1. 粗加工与CNC加工

模架开框、型腔粗铣、电极加工都依赖 CNC 加工中心完成。三轴加工适用于大多数平面与简单曲面，五轴联动则可以一次装夹完成深腔、倒扣与复杂曲面的精加工，减少装夹误差。高速铣削配合小径刀具，可以在淬火后材料上直接进行精加工，减少电火花工序。

2. 电火花与线切割

对于窄槽、深筋、清角、硬质材料等铣削难以到达的部位，电火花加工（EDM）是主要手段。加工前需要制作对应形状的铜公或石墨电极，电极数量与损耗直接关系到加工成本。慢走丝线切割则用于镶件外形、滑块配合面等需要高精度直线轮廓的部位，精度可达 ±0.003 毫米。

3. 磨削、抛光与表面处理

平面磨、内外圆磨用于保证分型面贴合度与镶件配合精度。抛光工序决定制品表面质量，透明件模具往往需要从粗油石逐级打磨到镜面。咬花、喷砂、蚀纹、镀铬、氮化等表面处理，则兼顾外观效果与耐磨、耐腐蚀性能。

六、试模与调机：从 T0 到量产的必经之路

模具装配完成后的首轮试模（T0）并不以产出合格品为目的，而是为了验证充填行为、顶出顺畅度、冷却效果与结构干涉情况。试模过程中需要重点记录：

• 注射压力、保压压力与速度曲线的匹配情况；
• 各型腔的充填是否平衡，是否存在短射或过保压；
• 顶出是否平稳，是否存在顶白、粘模、拉伤；
• 制品尺寸与关键配合位的实测数据；
• 模具表面温度分布是否均匀。

根据试模结果，可能需要调整浇口尺寸、增加排气、修改冷却水路或修正顶针位置。通常经过 T1、T2 若干轮修模后，模具进入稳定生产状态。规范的做法是留存试模报告与样品，作为后续量产与模具维修的基准。

七、注塑模具常见缺陷与解决思路

很多成型缺陷看似是注塑机参数问题，根源却在模具本身。以下是几类高频问题及其排查方向：

• 缩水（凹痕）：多为保压不足或浇口过早冻结，也可能是壁厚不均导致局部补缩困难。可从加大浇口、优化保压曲线、调整加强筋厚度入手。
• 飞边：分型面配合不良、锁模力不足或注塑压力过高。需检查分型面是否有压伤、模架刚性是否足够。
• 烧焦：型腔排气不畅，熔体末端空气被绝热压缩。可在分型面或最后充填处增加排气槽与镶件排气。
• 熔接痕明显：多浇口或障碍物分流后熔体汇合处温度过低。可通过提高模温、调整浇口位置、增设冷料井改善。
• 翘曲变形：冷却不均、收缩各向异性或顶出受力不平衡所致。需从冷却水路均衡性与保压一致性入手。
• 顶白、顶穿：顶出面积不足或脱模斜度不够。可增加顶针数量、加大顶针直径或优化脱模斜度。
• 银纹、气泡：原料含水、料温过高分解或螺杆卷入空气，需从干燥与工艺两方面排查。

八、影响注塑模具价格与交期的因素

同样是"一套模具"，报价可能相差数倍，原因通常集中在以下几点：

• 型腔数量：1×1 与 1×8 的加工量、钢材用量与流道复杂度差异显著；
• 制品尺寸与结构复杂度：是否存在深腔、倒扣、螺纹、嵌件，决定滑块、斜顶、绞牙机构的数量；
• 精度与外观要求：普通消费件与光学件、医疗件的加工与检测标准完全不同；
• 钢材与热处理：预硬钢与淬火钢、是否氮化镀层，直接影响材料成本与加工工时；
• 热流道与标准件品牌：热流道系统、模架、顶针、弹簧的品牌选择；
• 试模轮次与改模范围：结构复杂项目通常需要预留多轮修模时间。

合理的做法是在询价阶段就提供完整的产品三维图、材料牌号、月需求量、外观标准与关键尺寸公差，让模具厂家能够给出有依据的方案，而不是靠拍脑袋报一个低价再不断加价。

九、模具的日常维护与模具维修

模具寿命不仅取决于制造质量，更取决于使用与保养。建议建立点检制度：

• 每班次检查分型面是否有异物、压伤，及时用油石修整；
• 定期清洁排气槽与顶针孔，防止积碳堵塞导致烧焦；
• 导柱导套、滑块、斜顶定期补充耐高温润滑脂；
• 冷却水道每季度做一次除垢与流量检查，避免水垢影响冷却效率；
• 长期停用的模具应清洁后喷涂防锈油，并做防尘存放。

当出现型腔拉伤、镶件崩角、顶针断裂、水路漏水等问题时，应及时交由原模具厂家或有能力的模具维修单位处理。小问题拖延处理，往往演变为型腔报废、整块钢料重做的局面。

十、注塑模具在不同行业的应用差异

不同下游行业对注塑模具的要求差别很大，理解这些差异有助于在模具定制时提出更准确的需求：

• 家用电器与消费电子：外观件多，要求高光、免喷涂、无熔接痕，模具需要精细抛光和均衡冷却。
• 汽车零部件：尺寸稳定性与耐久性优先，常涉及玻纤增强材料、嵌件成型与大批量长周期生产，模具多采用淬火钢与热流道。
• 医疗器械与生物制品耗材：洁净度、批次一致性要求高，模具需易于清洁、无死角，材料常为 PC、PPSU、医用 PP。
• 包装与日用塑料制品：薄壁、多腔、高速成型是主旋律，模具追求短周期与高腔数，常采用 1×16、1×32 甚至更多型腔。
• 电子连接器与精密结构件：尺寸公差常在 ±0.02 毫米以内，属于典型精密模具范畴，需要慢走丝、镜面放电与恒温车间配合。

十一、如何选择合适的注塑模具厂家

模具是一项"买了才开始用"的投资，选厂家实际上是在选合作伙伴。可以从几个维度考察：

• 设计与分析能力：是否具备独立的模具设计团队与模流分析能力，能否在开模前给出结构方案评审；
• 加工设备配置：CNC 加工中心、镜面火花机、慢走丝、三坐标测量仪的规格与数量，决定了能承接的精度上限；
• 项目经验：是否做过同类产品、同类材料的模具，可要求查看相似案例；
• 试模与检测条件：是否有配套注塑机可完成试模，能否提供尺寸检测报告；
• 售后与维修响应：模具交付后的维修周期、备件供应与技术支持是否明确。

东滩精密模具长期专注于注塑模具、塑胶模具的设计与制造，同时具备冲压模具、压铸模具、五金模具的加工能力，业务覆盖模具设计、CNC加工、精密放电、试模调试与模具维修等环节，可根据客户的产品图纸与产量规划提供定制化方案。

十二、注塑模具行业的技术趋势

模具行业本身也在持续演进，几个方向值得关注：

• 随形冷却与增材制造：3D 打印金属镶件让冷却水路摆脱直线限制，显著缩短周期并改善变形；
• 热流道与阀针时序控制：在多腔、大尺寸制品中实现更精确的充填平衡与外观控制；
• 模内传感器与智能制造：型腔压力、温度传感器实时采集数据，为工艺优化与预测性维护提供依据；
• 微发泡、气辅、水辅等特殊成型工艺：在轻量化与厚壁件成型中应用增多，对模具结构提出新要求；
• 标准化与模块化：通过标准模架与通用件缩短交期，把非标加工集中在成型零件上。

结语

注塑模具是一项把材料学、机械设计、精密加工与成型工艺揉在一起的工作。从收缩率补偿到浇口位置，从钢材选择到冷却水路排布，从 CNC 加工精度到试模调机，每一个环节的偏差都会在最终制品上被放大呈现。对采购方而言，明确产品要求、选择具备完整设计与加工能力的模具厂家，往往比单纯比较报价更能决定项目的最终成败；对制造方而言，把每一套模具的细节做扎实，才是长期立足制造业的根本。
